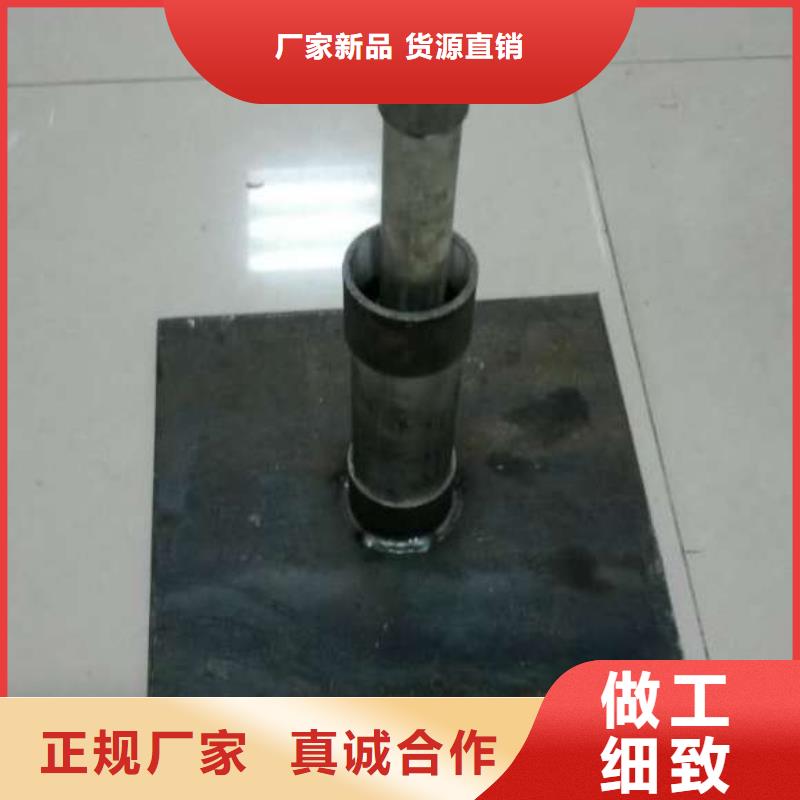

吉林沉降板的结构和使用原理。它由钢板、吉林附近测杆和保护套管组成。底板尺寸可根据客户要求定制，测杆与底板固定在垂直位置，保护套采用钢管套管，套管尺寸以能套住测杆，使标尺能进入测头为宜，随着填士的增加，测杆与套管也相应接高，每节长度不超过55cm。测杆顶面接高后应略高于套管上口。在不测量的情况下，用帽子密封管口，以免填料落入管内，影响测杆的自由下沉。安装前，压实路基面，测量安装位置，固定位置后立即测量板底标高，作为初始值记录。填充高度超过观测杆口20cm后，进行压实，然后对吉林沉降板的测杆和保护套进行连接，连接方式可采用螺纹连接或焊接连接(测杆焊接，保护套用不干胶连接)，连接后立即测量标高，计算实际连接长度。

路基吉林沉降板深度检测是确保道路工程质量和的关键环节，它通过测量路基的沉降情况来评估路基的稳定性和承载能力。以下是路基吉林沉降板深度检测工艺的详细描述： 1. 吉林沉降板的制作与安装 吉林沉降板组成：吉林沉降板通常由钢底板、吉林附近金属测杆和保护套管组成。钢底板尺寸为8mm x 500mm x 500mm，金属测杆为钢管，直径为4cm，保护套管为硬塑料管。 吉林沉降板安装：吉林沉降板应安装在经监理工程师抽检合格的填前压实层上。在填土增高时，测杆和套管也应相应接高，保持测杆顶面略高于套管上口。 2. 吉林沉降板的埋设 位置选择：在每个断面上，距离桥台台背10m处开始设置吉林沉降板，每100m设置一个断面，断面内两侧路肩内缘和路中心线各设置一块吉林沉降板。 埋设深度：吉林沉降板的埋设深度为0.3m，确保测杆能垂直沉降。 锚固：埋设时，应在孔底灌浆，固定底端锚板，确保锚杆朝下，法兰吉林沉降板朝上。 3. 沉降观测 观测工具：使用S1、吉林附近S3型水准仪进行沉降观测，以达到二级中等精度，观测精度应小于1mm。 观测频率：要求在每天相同时刻或不同时间进行观测，以统计计算沉降速率。 数据记录：记录观测数据，并进行分析，以判断沉降速率和总量。 4. 数据分析 沉降速率：通过24小时内的沉降速率来判断沉降是否稳定。如果沉降速率小于2毫米，则认为沉降稳定。 沉降曲线：通过总的沉降量和预测的使用期路基状况，绘制沉降曲线。 预测与调整：根据沉降曲线预测未来的路基状况，并据此调整设计参数和施工手段。 5. 沉降检测方法 经验判断法：通过巡视和实际操作，利用经验进行粗略判断。 水准仪法：使用水准仪进行水平高程的测量，计算不同位置的高程数据之间的差值。 GPS测量法：利用GPS技术进行高程测量，适用于大面积的沉降监测。 遥感检测法：利用卫星遥感技术进行影像分析和测量。

吉林沉降板观测杆是用于监测建筑物或结构物地基沉降的设备，它通常由钢底板、吉林附近金属测杆和保护套管组成。具体标准如下： 制作标准： 钢底板尺寸通常为8毫米×500毫米×500毫米。 金属测杆为钢管，直径一般为4厘米，每节长度为50厘米。 保护套管为具有一定强度的硬塑料管，内径应能套住测杆，并允许标尺进入套管内。 测杆与钢底板通过螺纹接口连接，而套管盖与套管也通过螺纹接口对接，确保连接的稳定性。 埋设标准： 在填筑路堤前，在监理工程师抽检合格的填前压实层上安装吉林沉降板。 每隔100米设置一个断面，每个断面内两侧路肩内缘和路中心线各设置一块吉林沉降板。 吉林沉降板从距桥台台背10米处开始放置。 随着填土的增高，测杆和套管需要相应接高，确保测杆顶端略高于套管上口，便于观测时水准尺能直接置于测杆顶端。 套管上口应加盖，防止填料落入管内影响测杆下沉的自由度。 盖顶高出碾压面高度不宜大于50厘米，以避免吉林沉降板接长后易损坏或影响观测精度。 观测标准： 使用s1、吉林附近s3型水准仪进行观测，确保测量精度小于1毫米。 观测应采用二级中等精度的几何水准测量高程。 对于重要建筑物，在施工阶段应根据施工进度及时进行沉降观测，并根据地基与加荷情况确定观测次数。 在建筑物使用阶段，观测次数应根据地基土类型和沉降速度大小而定，一般 年观测3-4次，第二年2-3次，第三年后每年一次，直至稳定。
